Bảo vệ chống ngắn mạch ngoài và quá tải

BẢO VỆ CHỐNG NGẮN MẠCH NGOÀI VÀ QUÁ TẢI

Bảo vệ quá tải (BVQT):

Có chức năng báo tín hiệu quá tải MBA. Dùng bảo vệ quá dòng điện. Ở MBA hai dây quấn bảo vệ được bố trí phía nguồn (hình 2.17), máy biến áp ba dây quấn bảo vệ quá tải có thể bố trí ở hai hoặc cả ba dây quấn. Bảo vệ quá tải chỉ bố trí ở một pha và đi báo tín hiệu sau một thời gian định trước.

Tuy nhiên rơle dòng điện không thể phản ánh được chế độ mang tải của MBA trước khi xảy ra quá tải. Vì vậy đối với MBA công suất lớn người ta sử dụng nguyên lý hình ảnh nhiệt để thực hiện bảo vệ chống quá tải.

Bảo vệ loại này phản ảnh mức tăng nhiệt độ ở những thời điểm kiểm tra khác nhau trong máy biến áp và tuỳ theo mức tăng nhiệt độ mà có nhiều cấp tác động khác nhau: cảnh báo, khởi động các mức làm mát bằng tăng tốc độ tuần hoàn của không khí hoặc dầu, giảm tải máy biến áp.

Sơ đồ nguyên lý bảo vệ quá tải (Hình 2.17)

Nếu các cấp tác động này không mang lại hiệu quả và nhiệt độ máy biến áp vẫn vượt quá giới hạn cho phép và kéo dài quá thời gian quy định thì máy biến áp sẽ được cắt ra khỏi hệ thống.

Bảo vệ dòng điện tăng cao do ngắn mạch ngoài:

Thông thường người ta dùng bảo vệ quá dòng điện. Về nguyên tắc với MBA ba cuộn dây khi ở cả ba cấp điện áp đều có thể có nguồn cung cấp nên đặt ở mỗi cấp điện áp một bộ.

Với MBA ba cuộn dây và MBA tự ngẫu một trong các bộ bảo vệ dòng điện cực đại thường là bảo vệ có hướng (để đảm bảo tính chọn lọc giữa các bảo vệ). Để nâng cao độ nhạy người ta dùng bảo vệ dòng điện thứ tự nghịch (BVI2) kèm theo một rơle dòng điện có kiểm tra áp. Các bảo vệ chống dòng điện tăng cao do ngắn mạch ngoài dùng làm bảo vệ dự trữ cho bảo vệ chính của MBA khi ngắn mạch nhiều pha ở MBA, nó còn làm bảo vệ dự trữ cho bảo vệ của các phần tử lân cận nếu điều kiện độ nhạy cho phép.

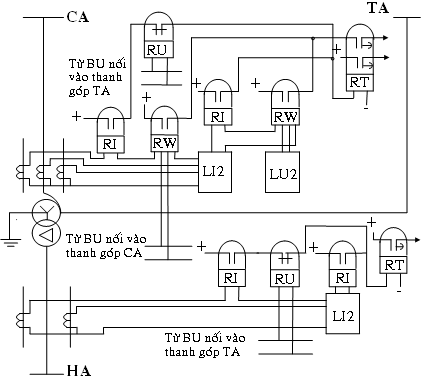

Sơ đồ nguyên lý bảo vệ chống ngắn mạch ngoài (Hình 2.18)

Hình 2.18 cho sơ đồ nguyên lý bảo vệ chống ngắn mạch ngoài cho máy biến áp tự ngẫu. Trong đó rơle định hướng công suất (RW) chỉ tác động khi hướng công suất ngắn mạch truyền từ máy biến áp đến thanh góp cao áp, còn theo chiều ngược lại thì không tác động.
