Cài đặt dịch vụ không nối kết ( Implementation of Connectionless Service)

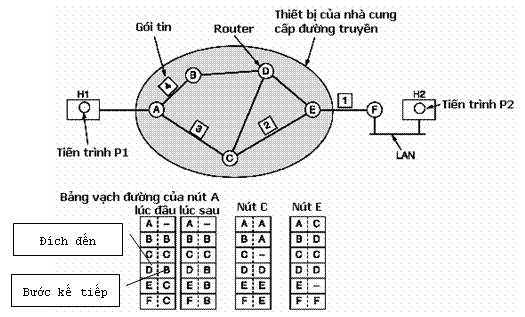

Xét hệ thống mạng như hình H6.2. Giả sử rằng quá trình P1 có nhiều thông điệp cần gởi cho quá trình P2. Khi đó P1 sẽ gởi các thông điệp này cho tầng vận chuyển và yêu cầu tầng vận chuyển truyền sang quá trình P2 trên máy tính H2. Tầng vận chuyển sẽ gắn thêm tiêu đề (header) của nó vào thông điệp và chuyển các thông điệp xuống tầng mạng.

Giả sử rằng thông điệp gởi đi thì lớn gấp 4 lần kích thước tối đa của một gói tin, vì thế tầng mạng phải chia thông điệp ra thành 4 gói tin 1,2,3 và 4, và lần lượt gởi từng gói một đến router A bằng một giao thức điểm nối điểm như PPP chẳng hạn.

Mỗi router có một bảng thông tin cục bộ chỉ ra nơi nào có thể gởi các gói tin để có thể đến được những đích đến khác nhau trên mạng. Mỗi mục từ của bảng chứa 2 thông quan trọng nhất đó là Đích đến (Destination) và ngỏ ra kế tiếp (Next Hop) cần phải chuyển gói tin đến để có thể đến được đích đến này. Ta gọi là bảng chọn đường (Routing Table).

Ví dụ

• Lúc khởi đầu, router A có bảng chọn đường như hình H6.2 (lúc đầu). Khi gói tin 1,2 và 3 đến router A, nó được lưu tạm thời để kiểm tra lỗi. Sau đó chúng được chuyển tiếp sang router C vì theo thông tin trong bảng chọn đường của A. Gói tin 1 sau đó tiếp tục được chuyển đến E và kế đến là F. Sau đó nó được gói lại trong một khung của tầng liên kết dữ liệu và được chuyển đến máy H2 bởi mạng LAN. Các gói tin 2 và 3 cũng có cùng đường đi tương tự.
• Sau đó, do một số sự cố về đường truyền, router A cập nhật lại bảng chọn đường của mình như hình H6.2(lúc sau). Khi đó gói tin số 4 đến router A, nó sẽ chuyển gói tin này sang B để có thể đi được đến H2.

Giải thuật chịu trách nhiệm quản lý thông tin trong bảng chọn đường cũng như thực hiện các quyết định về chọn đường được gọi là Giải thuật chọn đường (Routing algorithm).

Cài đặt dịch vụ định hướng nối kết (Connection – Oriented Service)

Đối với dịch vụ nối kết định hướng chúng ta cần một mạch ảo trên subnet. Mục đích của việc sử dụng mạch ảo là để tránh phải thực hiện việc chọn lại đường đi mới cho mỗi gói tin gởi đến cùng một đích.

Khi một nối kết được thực hiện, một đường đi từ máy tính gởi đến máy tính nhận được chọn như là một phần của giai đoạn thiết lập nối kết (Connection setup) và được lưu trong bảng chọn đường của các router nằm trên đường đi. Khi nối kết kết thúc, mạch ảo bị xóa.

Với dịch vụ định hướng nối kết, mỗi gói tin có mang một số định dạng để xác định mạch ảo mà nó thuộc về.

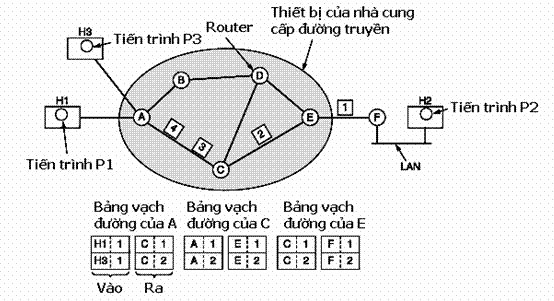

Như hình H6.3, máy tính H1 thực hiện một nối kết với máy tính H2 qua nối kết số 1. Nối kết này được ghi nhận trong mục từ đầu tiên trong bảng chọn đường của các router.

Dòng đầu tiên trong bảng chọn đường của router A nói rằng: những gói tin mang số nhận dạng nối kết số 1 đến từ máy H1 phải được gởi sang router C với số nhận dạng nối kết là 1. Tương tự, cho các mục từ đầu tiên của router C và E.

Điều gì xảy ra nếu máy tính H3 muốn nối kết với máy tính H2. Nó chọn số nhận dạng nối kết là 1, vì đây là nối kết đầu tiên đối với H3, và yêu cầu subnet thiết lập mạch ảo. Điều này đã làm cho các router phải thêm vào mục từ số 2 trong bảng chọn đường. Đối với router A, số nhận dạng nối kết với H3 là 1, trùng với nối kết với H1, không làm router A lẫn lộn vì A có thêm thông tin máy gởi là H1 hay H3. Tuy nhiên, đối với các router C, E và F thì không thể phân biệt được đâu là nối kết của H1 và đâu là nối kết của H3 nếu sử dụng số nhận dạng nối kết là 1 cho cả 2 nối kết. Chính vì thế A đã gán một số nhận dạng khác, là số 2, cho các gói tin gởi đến C có nguồn gốc từ H3.

So sánh giữa Datagram subnet và Virtual-Circuit subnet

Bảng sau so sánh điểm mạnh và điểm yếu của 2 loại dịch vụ không nối kết và định hướng nối kết:
