ĐẶT VẤN ĐỀ

Sự cố xảy ra với thanh góp rất ít, nhưng vì thanh góp là đầu mối liên hệ của nhiều phần tử trong hệ thống nên khi xảy ra ngắn mạch trên thanh góp nếu không được loại trừ một cách nhanh chóng và tin cậy thì có thể gây ra những hậu quả nghiêm trọng và làm tan rã hệ thống. Với thanh góp có thể không cần xét đến bảo vệ quá tải vì khả năng quá tải của thanh góp là rất lớn.

Bảo vệ thanh góp cần thoả mãn những đòi hỏi rất cao về chọn lọc, khả năng tác động nhanh và độ tin cậy.

NGUYÊN NHÂN GÂY SỰ CỐ TRÊN THANH GÓP

Các nguyên nhân gây ra sự cố trên thanh góp có thể là:

• Hư hỏng cách điện do già cỗi vật liệu.
• Quá điện áp.
• Máy cắt hư do sự cố ngoài thanh góp.
• Thao tác nhầm.
• Sự cố ngẫu nhiên do vật dụng rơi chạm thanh góp.

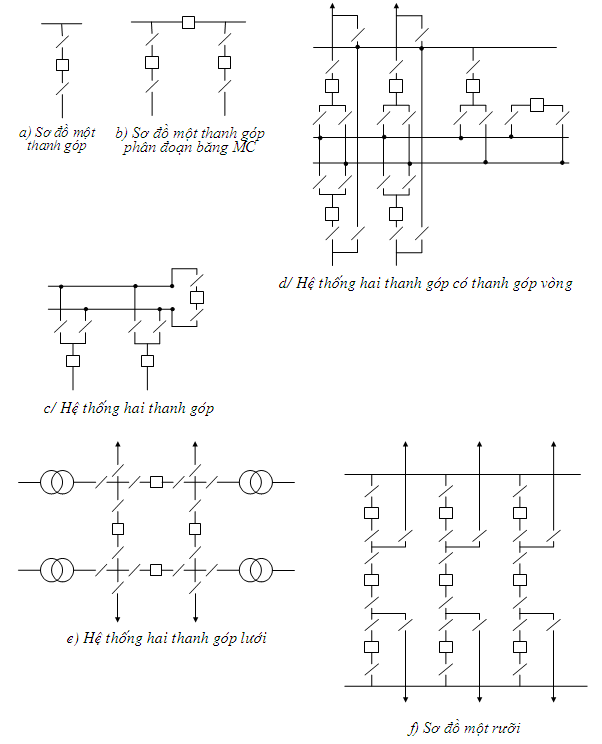

Đối với hệ thống thanh góp phân đoạn hay hệ thống nhiều thanh góp cần cách ly thanh góp bị sự cố ra khỏi hệ thống càng nhanh càng tốt. Các dạng hệ thống thanh góp thường gặp như hình 3.1.

Mỗi sơ đồ hệ thống thanh góp có chức năng và tính linh hoạt làm việc khác nhau đòi hỏi hệ thống bảo vệ rơle phải thoả mãn được các yêu cầu đó. Các dạng hệ thống bảo vệ thanh góp như sau:

• Kết hợp bảo vệ thanh góp với bảo vệ các phần tử nối với thanh góp.
• Bảo vệ so lệch thanh góp.
• Bảo vệ so sánh pha.
• Bảo vệ có khoá có hướng.

Trong đó loại 1, 2 phù hợp cho các trạm vừa và nhỏ 3, 4 dùng cho các trạm lớn.
