Giới thiệu

  • Đối với topo dạng hình sao, khi một liên kết được thiết lập giữa hai trạm thì thiết bị trung tâm sẽ đảm bảo đường truyền được dành riêng trong suốt cuộc truyền. Tuy nhiên đối với topo dạng vòng và tuyến tính thì chỉ có một đường truyền duy nhất nối tất cả các trạm với nhau bởi vậy cần phải có một quy tắc chung cho tất cả các trạm nối vào mạng để bảo đảm rằng đường truyền được truy nhập và sử dụng một cách tốt đẹp
  • Có nhiều phương pháp khác nhau để truy nhập đường truyền vật lý, được phân làm hai loại: phương pháp truy nhập ngẫu nhiên, và phương pháp truy nhập có điều kiện.
  • Trong đó có 3 phương pháp hay dùng nhất trong các mạng cục bộ hiện nay: phương pháp AASMA/CD, Token Bus, Token Ring

Phương pháp CSMA/CD

  • CSMA/CD (Carrier Sense Multiple Access with Collision Detection) Phương pháp đa truy nhập sử dụng sóng mang có phát hiện xung đột
  • Phương pháp này sử dụng cho topo dạng tuyến tính, trong đó tất cả các trạm của mạng đều được nối trực tiếp vào bus. Mọi trạm đều có thể truy nhập vào bus chung (đa truy nhập) một cách ngẫu nhiên và do vậy rất có thể dẫn đến xung đột (hai hoặc nhiều trạm đồng thời truyền dữ liệu). Dữ liệu được truyền trên mạng theo một khuôn dạng đã định sẵn trong đó có một vùng thông tin điều khiển chứa địa chỉ trạm đích
  • Phương pháp CSMA/CD là phương pháp cải tiến từ phương pháp CSMA hay còn gọi là LBT (Listen Before Talk - Nghe trước khi nói). Tư tưởng của nó: một trạm cần truyền dữ liệu trước hết phải “nghe” xem đường truyền đang rỗi hay bận. Nếu rỗi thì truyền dữ liệu đi theo khuôn dạng đã quy định trước. Ngược lai, nếu bận (tức là đã có dữ liệu khác) thì trạm phải thực hiện một trong 3 giải thuật sau (gọi là giải thuật “kiên nhẫn”)

  • Tạm “rút lui” chờ đợi trong một thời gian ngẫu nhiên nào đó rồi lại bắt đầu nghe đường truyền (Non persistent - không kiên trì)

  • Tiếp tục “nghe” đến khi đường truyền rỗi thì truyền dữ liệu đi với xác suất = 1

  • Tiếp tục “nghe” đến khi đường truyền rỗi thì truyền đi với xác suất p xác định trước (0 < p <1)

  • Với giải thuật 1 có hiệu quả trong việc tránh xung đột vì hai trạm cần truyền khi thấy đường truyền bận sẽ cùng “rút lui” chờ đợi trong các thời đoạn ngẫu nhiên khác.→ Nhược điểm có thể có thời gian chết sau mỗi cuộc truyền
  • Giải thuật 2: khắc phục nhược điểm có thời gian chết bằng cách cho phép một trạm có thể truyền ngay sau khi một cuộc truyền kết thúc. → Nhược điểm: Nếu lúc đó có hơn một trạm đang đợi thì khả năng xảy ra xung đột là rất cao
  • Giải thuật 3: Trung hoà giữa hai giải thuật trên. Với giá trị p lựa chọn hợp lý có thể tối thiểu hoá được cả khả năng xung đột lẫn thời gian chết của đường truyền. Xảy ra xung đột là do độ trễ của đường truyền dẫn: một trạm truyền dữ liệu đi rồi nhưng do độ trễ đường truyền nên một trạm khác lúc đó đang nghe đường truyền sẽ tưởng là rỗi và cứ thể truyền dữ liệu đi → xung đột. Nguyên nhân xảy ra xung đột của phương pháp này là các trạm chỉ “nghe trước khi nói” mà không “nghe trong khi nói” do vậy trong thực tế có xảy ra xung đột mà không biết, vẫn cứ tiếp tục truyền dữ liệu đi → gây ra chiếm dụng đường truyền một cách vô ích
  • Để có thể phát hiện xung đột, cải tiến thành phương pháp CSMA/CD (LWT - Listen While Talk - nghe trong khi nói) tức là bổ xung thêm các quy tắc:
  • Khi một trạm đang truyền, nó vẫn tiếp tục nghe đường truyền. Nếu phát hiện thấy xung đột thì nó ngừng ngay việc truyền nhưng vẫn tiếp tục gửi sóng mang thêm một thời gian nữa để đảm bảo rằng tất cả các trạm trên mạng đều có thể nghe được sự kiện xung đột đó.
  • Sau đó trạm chờ đợi một thời gian ngẫu nhiên nào đó rồi thử truyền lại theo các quy tắc của CSMA

→ Rõ ràng với CSMA/CD thời gian chiếm dụng đường truyền vô ích giảm xuống bằng thời gian để phát hiện xung đột. CSMA/CD cũng sử dụng một trong 3 giải thuật “kiên nhẫn” ở trên, trong đó giải thuật 2 được ưa dùng hơn cả.

Phương pháp Token BUS (phương pháp bus với thẻ bài)

  • Phương pháp truy nhập có điểu khiển dùng kỹ thuật “chuyển thẻ bài” để cấp phát quyền truy nhập đường truyền. Thẻ bài (Token) là một đơn vị dữ liệu đặc biệt, có kích thước và có chứa các thông tin điều khiển trong các khuôn dạng
  • Nguyên lý: Để cấp phát quyền truy nhập đường truyền cho các trạm đang có nhu cầu truyền dữ liệu,một thẻ bài được lưu chuyển trên một vòng logic thiết lập bởi các trạm đó. Khi một trạm nhận được thẻ bài thì nó có quyền sử dụng đường truyền trong một thời gian định trước. Trong thời gian đó nó có thể truyền một hoặc nhiều đơn vị dữ liệu. Khi đã hết dữ liệu hay hết thời đoạn cho phép, trạm phải chuyển thẻ bài đến trạm tiếp theo trong vòng logic. Như vậy công việc phải làm đầu tiên là thiết lập vòng logic (hay còn gọi là vòng ảo) bao gồm các trạm đang có nhu cầu truyền dữ liệu được xác định vị trí theo một chuỗi thứ tự mà trạm cuối cùng của chuỗi sẽ tiếp liền sau bởi trạm đầu tiên. Mỗi trạm được biết địa chỉ của các trạm kề trước và sau nó. Thứ tự của các trạm trên vòng logic có thể độc lập với thứ tự vật lý. Các trạm không hoặc chưa có nhu cầu truyền dữ liệu thì không được đưa vào vòng logic và chúng chỉ có thể tiếp nhận dữ liệu.

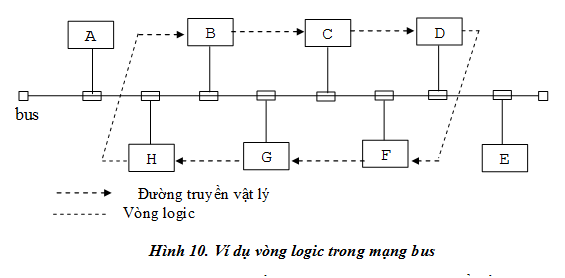

  • Trong hình vẽ, các trạm A, E nằm ngoài vòng logic, chỉ có thể tiếp nhận dữ liệu dành cho chúng.
  • Vấn đề quan trọng là phải duy trì được vòng logic tuỳ theo trạng thái thực tế của mạng tại thời điểm nào đó. Cụ thể cần phải thực hiện các chức năng sau:
  • Bổ sung một trạm vào vòng logic: các trạm nằm ngoài vòng logic cần được xem xét định kỳ để nếu có nhu cầu truyền dữ liệu thì bổ sung vào vòng logic.
  • Loại bỏ một trạm khỏi vòng logic: Khi một trạm không còn nhu cầu truyền dữ liệu cần loại nó ra khỏi vòng logic để tối ưu hoá việc điều khiển truy nhập bằng thẻ bài
  • Quản lý lỗi: một số lỗi có thể xảy ra, chẳng hạn trùng địa chỉ (hai trạm đều nghĩ rằng đến lượt mình) hoặc “đứt vòng” (không trạm nào nghĩ đến lượt mình)
  • Khởi tạo vòng logic: Khi cài đặt mạng hoặc sau khi “đứt vòng”, cần phải khởi tạo lại vòng.
  • Các giải thuật cho các chức năng trên có thể làm như sau:
  • Bổ sung một trạm vào vòng logic, mỗi trạm trong vòng có trách nhiệm định kỳ tạo cơ hội cho các trạm mới nhập vào vòng. Khi chuyển thẻ bài đi, trạm sẽ gửi thông báo “tìm trạm đứng sau” để mời các trạm (có địa chỉ giữa nó và trạm kế tiếp nếu có) gửi yêu cầu nhập vòng. Nếu sau một thời gian xác định trước mà không có yêu cầu nào thì trạm sẽ chuyển thẻ bài tới trạm kề sau nó như thường lệ. Nếu có yêu cầu thì trạm gửi thẻ bài sẽ ghi nhận trạm yêu cầu trở thành trạm đứng kề sau nó và chuyển thẻ bài tới trạm mới này. Nếu có hơn một trạm yêu cầu nhập vòng thì trạm giữ thẻ bài sẽ phải lựa chọn theo giải thuật nào đó.
  • Loại một trạm khỏi vòng logic: Một trạm muốn ra khỏi vòng logic sẽ đợi đến khi nhận được thẻ bài sẽ gửi thông báo “nối trạm đứng sau” tới trạm kề trước nó yêu cầu trạm này nối trực tiếp với trạm kề sau nó
  • Quản lý lỗi: Để giải quyết các tình huống bất ngờ. Chẳng hạn, trạm đó nhận được tín hiệu cho thấy đã có các trạm khác có thẻ bài. Lập tức nó phải chuyển sang trạng thái nghe (bị động, chờ dữ liệu hoặc thẻ bài). Hoặc sau khi kết thúc truyền dữ liệu, trạm phải chuyển thẻ bài tới trạm kề sau nó và tiếp tục nghe xem trạm kề sau đó có hoạt động hay đã bị hư hỏng. Nếu trạm kề sau bị hỏng thì phải tìm cách gửi các thông báo để vượt qua trạm hỏng đó, tìm trạm hoạt động để gửi thẻ bài.
  • Khởi tạo vòng logic: Khi một trạm hay nhiều trạm phát hiện thấy đường truyền không hoạt động trong một khoảng thời gian vượt quá một giá trị ngưỡng (time out) cho trước - thẻ bài bị mất (có thể do mạng bị mất nguồn hoặc trạm giữ thẻ bài bị hỏng). Lúc đó trạm phát hiện sẽ gửi đi thông báo “yêu cầu thẻ bài” tới một trạm được chỉ định trước có trách nhiệm sinh thẻ bài mới và chuyển đi theo vòng logic.

Phương pháp Token Ring

  • Phương pháp này dựa trên nguyên lý dùng thẻ bài để cấp phát quyền truy nhập đường truyền. Thẻ bài lưu chuyển theo vòng vật lý chứ không cần thiết lập vòng logic như phương pháp trên

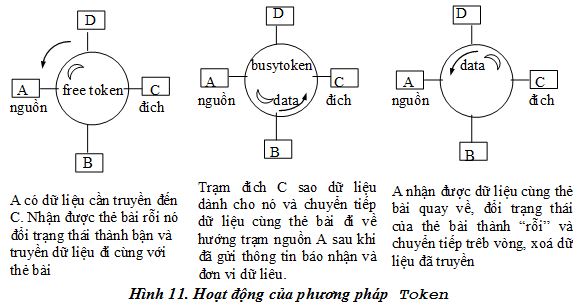

  • Thẻ bài là một đơn vị dữ liệu đặc biệt trong đó có một bít biểu diễn trạng thái sử dụng của nó (bận hoặc rôĩ). Một trạm muốn truyền dữ liệu thì phải đợi đến khi nhận được một thẻ bài rỗi. Khi đó nó sẽ đổi bít trạng thái thành bận và truyền một đơn vị dữ liệu cùng với thẻ bài đi theo chiều của vòng. Giờ đây không còn thẻ bài rỗi trên vòng nữa, do đó các trạm có dữ liệu cần truyền buộc phải đợi. Dữ liệu đến trạm đích sẽ được sao lại, sau đó cùng với thẻ bài đi tiếp cho đến khi quay về trạm nguồn. Trạm nguồn sẽ xoá bỏ dữ liệu, đổi bít trạng thái thành rỗi cho lưu chuyển tiếp trên vòng để các trạm khác có thể nhận được quyền truyền dữ liệu.

  • Sự quay về trạm nguồn của dữ liệu và thẻ bài nhằm tạo một cơ chế nhận từ nhiên: trạm đích có thể gửi vào đơn vị dữ liệu các thông tin về kết quả tiếp nhận dữ liệu của mình.

  • Trạm đích không tồn tại hoặc không hoạt động

  • Trạm đích tồn tại nhưng dữ liệu không sao chép được

  • Dữ liệu đã được tiếp nhận

  • Phương pháp này cần phải giải quyết hai vấn đề có thể gây phá vỡ hệ thống:

  • Mất thẻ bài: trên vòng không còn thẻ bài lưu chuyển nữa

  • Một thẻ bài bận lưu chuyển không dừng trên vòng

  • Giải quyết: Đối với vấn đề mất thẻ bài, có thể quy định trước một trạm điều khiển chủ động. Trạm này sẽ phát hiện tình trạng mất thẻ bài bằng cách dùng cơ chế ngưỡng thời gian (time out) và phục hồi bằng cách phát đi một thẻ bài “rỗi” mới.

Đối với vấn đề thẻ bài bận lưu chuyển không dừng, trạm monitor sử dụng một bit trên thẻ bài (gọi là monitor bit) để đánh dấu đặt giá trị 1 khi gặp thẻ bài bận đi qua nó. Nếu nó gặp lại một thẻ bài bận với bít đã đánh dấu đó thì có nghĩa là trạm nguồn đã không nhận lại được đơn vị dữ liệu của mình và thẻ bài “bận” cứ quay vòng mãi. Lúc đó trạm monitor sẽ đổi bit trạng thái của thẻ thành rỗi và chuyển tiếp trên vòng. Các trạm còn lại trên trạm sẽ có vai trò bị động: chúng theo dõi phát hiện tình trạng sự cố của trạm monitor chủ động và thay thế vai trò đó. Cần có một giải thuật để chọn trạm thay thế cho trạm monitor hỏng.

So sánh

  • Độ phức tạp của phương pháp dùng thẻ bài đều lớn hơn nhiều so với CSMA/CD.
  • Những công việc mà một trạm phải làm trong phương pháp CSMA/CD đơn giản hơn nhiều so với hai phương pháp dùng thẻ bài.
  • Hiệu quả của phương pháp dùng thẻ bài không cao trong điều kiện tải nhẹ: một trạm phải đợi khá lâu mới đến lượt
  • Tuy nhiên phương pháp dùng thẻ bài cùng có những ưu điểm: Khả năng điều hoà lưu thông trong mạng, hoặc bằng cách cho phép các trạm truyền số lượng đơn vị dữ liệu khác nhau khi nhận được thẻ bài, hoặc bằng cách lập chế độ ưu tiên cấp phát thẻ bài cho các trạm cho trước. Đặc biệt phương pháp dùng thẻ bài có hiệu quả cao hơn CSMA/CD trong trường hợp tải nặng.
