Ghép bằng chốt

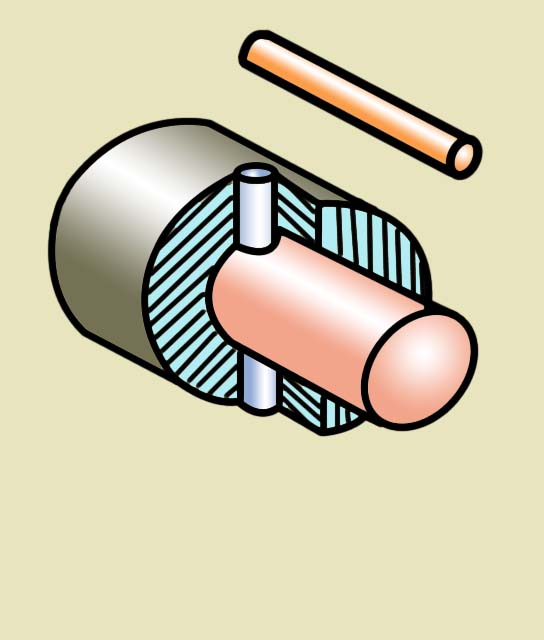

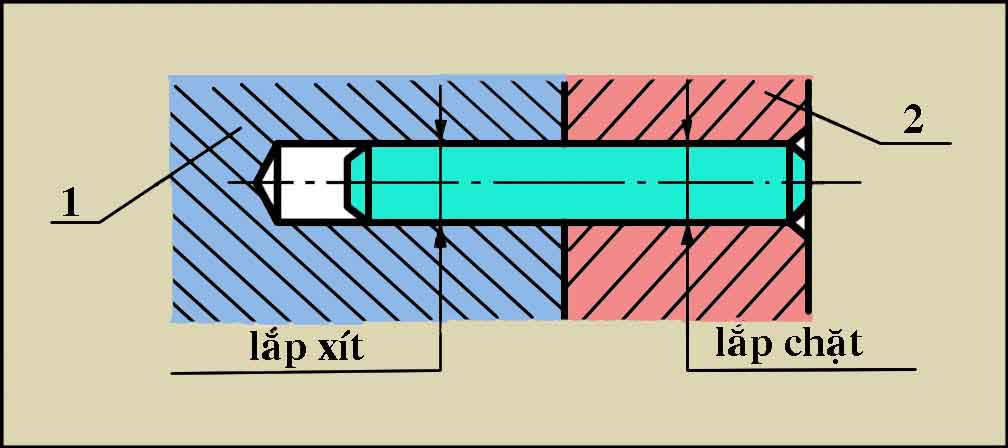

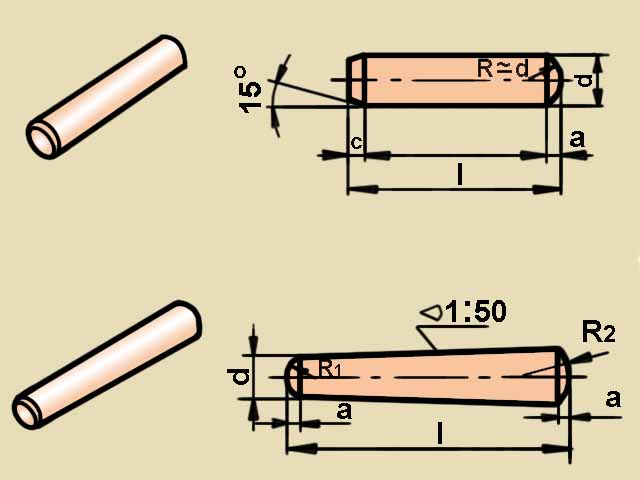

Chốt là chi tiết tiêu chuẩn dùng để lắp ghép hay định vị các chi tiết bị ghép với nhau. (Hình 4.63).Có hai loại chốt: chốt hình trụ và chốt hình côn. Chốt hình côn có độ côn bằng 1:50 và lấy đường kính đầu bé làm đường kính danh nghĩa (Hình 4.64 a, b).Kích thước của chốt trụ và chốt côn được qui định trong TCVN 2042– 86 và TCVN 2041– 86.Ký hiệu của chốt gồm có đường kính danh nghĩa, chiều dài l của chốt, kiểu lắp (đối với chốt trụ) và số hiệu tiêu chuẩn.Ví dụ: Chốt trụ 10 x 50 TCVN 2042– 86Chốt côn 10 x 50 TCVN 2041– 86Hình 4.65 biểu diễn mối ghép bằng chốt cho hai chi tiết, trong đó người ta phải chọn 2 kiểu lắp khác nhau cho 2 lỗ để dễ tháo chốt.
