Mô hình OSI.

Để dễ dàng cho việc nối kết và trao đổi thông tin giữa các máy tính với nhau, vào năm 1983, Tổ chức tiêu chuẩn thế giới ISO đã phát triển một mô hình cho phép hai máy tính có thể gởi và nhận dữ liệu cho nhau. Mô hình này dựa trên tiếp cận phân tầng (lớp), với mỗi tầng đảm nhiệm một số các chức năng cơ bản nào đó.

Để hai máy tính có thể trao đổi thông tin được với nhau cần có rất nhiều vấn đề liên quan. Ví dụ như cần có Card mạng, dây cáp mạng, điện thế tín hiệu trên cáp mạng, cách thức đóng gói dữ liệu, điều khiển lỗi đường truyền vv...  Bằng cách phân chia các chức năng này vào những tầng riêng biệt nhau, việc viết các phần mềm để thực hiện chúng trở nên dễ dàng hơn. Mô hình OSI giúp đồng nhất các hệ thống máy tính khác biệt nhau khi chúng trao đổi thông tin. Mô hình này gồm có 7 tầng:

Tầng 1: Tầng vật ký (Physical Layer)

Điều khiển việc truyền tải thật sự các bit trên đường truyền vật lý. Nó định nghĩa các thuộc tính về cơ, điện, qui định các loại đầu nối, ý nghĩa các pin trong đầu nối, qui định các mức điện thế cho các bit 0,1,….

Tầng 2: Tầng liên kết dữ liệu (Data-Link Layer)

Tầng này đảm bảo truyền tải các khung dữ liệu (Frame) giữa hai máy tính có đường truyền vật lý nối trực tiếp với nhau. Nó cài đặt cơ chế phát hiện và xử lý lỗi dữ liệu nhận.

Tầng 3: Tầng mạng (Network Layer)

Tầng này đảm bảo các gói tin dữ liệu (Packet) có thể truyền từ máy tính này đến máy tính kia cho dù  không có đường truyền vật lý trực tiếp giữa chúng.  Nó nhận  nhiệm vụ tìm đường đi cho dữ liệu đến các đích khác nhau trong mạng.

Tầng 4: Tầng vận chuyển (Transport Layer)

Tầng này đảm bảo truyền tải dữ liệu giữa các quá  trình. Dữ liệu gởi đi được đảm bảo không có lỗi, theo đúng trình tự, không bị mất mát, trùng lắp. Đối với các gói tin có kích thước lớn, tầng này sẽ phân chia chúng thành các phần nhỏ trước khi gởi đi, cũng như tập hợp lại chúng khi nhận được.

Tầng 5: Tầng giao dịch (Session Layer)

Tầng này cho phép các ứng dụng thiết lập, sử dụng và xóa các kênh giao tiếp giữa chúng (được gọi là giao dịch). Nó cung cấp cơ chế cho việc nhận biết tên và các chức năng về bảo mật thông tin khi truyền qua mạng.

Tầng 6: Tầng trình bày (Presentation Layer)

Tầng này đảm bảo các máy tính có kiểu định dạng dữ liệu khác nhau vẫn có thể trao đổi thông tin cho nhau. Thông thường các máy tính sẽ thống nhất với nhau về một kiểu định dạng dữ liệu trung gian để trao đổi thông tin giữa các máy tính. Một dữ liệu cần gởi đi sẽ được tầng trình bày chuyển sang định dạng trung gian trước khi nó được truyền lên mạng. Ngược lại, khi nhận dữ liệu từ mạng, tầng trình bày sẽ chuyển dữ liệu sang định dạng riêng của nó.

Tầng 7: Tầng ứng dụng (Application Layer)

Đây là tầng trên cùng, cung cấp các ứng dụng truy xuất đến các dịch vụ mạng. Nó bao gồm các ứng dụng của người dùng, ví dụ như các Web Browser (Netscape Navigator, Internet Explorer), các Mail User Agent (Outlook Express, Netscape Messenger, ...)  hay các chương trình làm server cung cấp các dịch vụ mạng như các Web Server (Netscape Enterprise, Internet Information Service, Apache, ...),  Các FTP Server, các Mail server (Send mail, MDeamon). Người dùng mạng giao tiếp trực tiếp với tầng này.

Về nguyên tắc, tầng n của một hệ thống chỉ giao tiếp, trao đổi thông tin với tầng n của hệ thống khác. Mỗi tầng sẽ có các đơn vị truyền dữ liệu riêng:

  • Tầng vật lý: bit
  • Tầng liên kết dữ liệu: Khung (Frame)
  • Tầng Mạng: Gói tin (Packet)
  • Tầng vận chuyển: Đoạn (Segment)

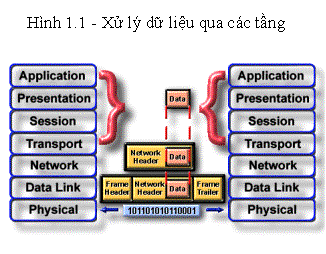

Trong thực tế, dữ liệu được gởi đi từ tầng trên xuống tầng dưới cho đến tầng thấp nhất của máy tính gởi. Ở  đó, dữ liệu sẽ được truyền đi trên đường truyền vật lý. Mỗi khi dữ liệu được truyền xuống tầng phía dưới thì nó bị "gói" lại trong đơn vị dữ liệu của tầng dưới. Tại bên nhận, dữ liệu sẽ được truyền ngược lên các tầng cao dần. Mỗi lần qua một tầng, đơn vị dữ liệu tương ứng sẽ được tháo ra.

Đơn vị dữ liệu của mỗi tầng sẽ có một tiêu đề  (header) riêng.

OSI chỉ là mô hình tham khảo, mỗi nhà sản xuất khi phát minh ra hệ thống mạng của mình sẽ thực hiện các chức năng ở từng tầng theo những cách  thức riêng. Các cách thức này thường được mô tả dưới dạng các chuẩn mạng hay các giao thức mạng.  Như vậy dẫn đến trường hợp cùng một chức năng nhưng hai hệ thống mạng khác nhau sẽ không tương tác được với nhau. Hình dưới sẽ so sánh kiến trúc của các hệ điều hành mạng thông dụng với mô hình OSI.

Hình 1.2 - Kiến trúc của một số hệ điều hành mạng thông dụng

Để thực hiện các chức năng ở tầng 3 và tầng 4 trong mô hình OSI, mỗi hệ thống mạng sẽ có các protocol riêng:

  • UNIX: Tầng 3 dùng giao thức IP, tầng 4 giao thức TCP/UDP
  • Netware: Tầng 3 dùng giao thức IPX, tầng 4 giao thức SPX
  • Giao thức NETBEUI của Microsoft cài đặt chức năng của cả hai tầng 3 và 4

Nếu chỉ dừng lại ở đây  thì các máy tính UNIX, Netware, NT sẽ không trao đổi thông tin được với nhau.  Với sự lớn mạnh của mạng Internet, các máy tính cài đặt các hệ điều hành khác nhau đòi hỏi phải giao tiếp được với nhau, tức phải sử dụng chung một giao thức. Đó chính là bộ giao thức TCP/IP, giao thức của mạng Internet.
