Phân biệt các loại Switch

Dựa vào mục đích sử dụng, người ta có thể chia switch thành những loại sau:

Bộ hoán chuyền nhóm làm việc (Workgroup Switch)

Là loại switch được thiết kế nhằm để nối trực tiếp các máy tính lại với nhau hình thành một mạng ngang hàng (workgroup) . Như vậy, tương ứng với một cổng của switch chỉ có một địa chỉ máy tính trong bảng địa chỉ. Chính vì thế, loại này không cần thiết phải có bộ nhớ lớn cũng như tốc độ xử lý cao. Giá thành workgroup switch thấp hơn các loại còn lại.

Hình 4.5 – Workgroup switch

Bộ hoán chuyến nhánh mạng (Segment Switch)

Mục đích thiết kế của Segment switch là nối các Hub hay workgroup switch lại với nhau, hình thành một liên mạng ở tầng hai. Tương ứng với mỗi cổng trong trường hợp này sẽ có nhiều địa chỉ máy tính, vì thế bộ nhớ cần thiết phải đủ lớn. Tốc độ xử lý đòi hỏi phải cao vì lượng thông tin cần xử lý tại switch là lớn.

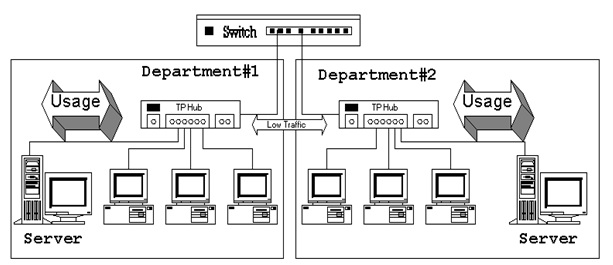

Hình 4.6 – Segment switch

Bộ hoán chuyển xương sống (Backbone Switch)

Mục đích thiết kế của Backbone switch là để nối kết các Segment switch lại với nhau. Trong trường hợp này, bộ nhớ và tốc độ xử lý của switch phải rất lớn để đủ chứa địa chỉ cho tất cả các máy tính trong toàn liên mạng cũng như hoán chuyển kịp thời dữ liệu giữa các nhánh.

Hình 4.7 – Backbone switch

Bộ hoán chuyển đối xứng (Symetric Switch)

Symetric switch là loại switch mà tất cả các cổng của nó đều có cùng tốc độ. Thông thường workgroup switch thuộc loại này. Nhu cầu băng thông giữa các máy tính là gần bằng nhau.

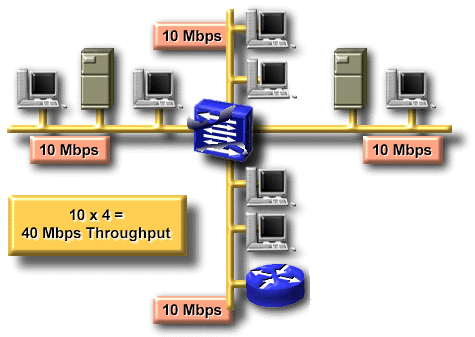

Hình 4.8 – Symetric switch

Bộ hoán chuyển bất đối xứng (Asymetric Switch)

Asymetric switch là loại switch có một hoặc hai cổng có tốc độ cao hơn so với các cổng còn lại của nó. Thông thường các cổng này được thiết kế để dành cho các máy chủ hay là cổng để nối lên một switch ở mức cao hơn.

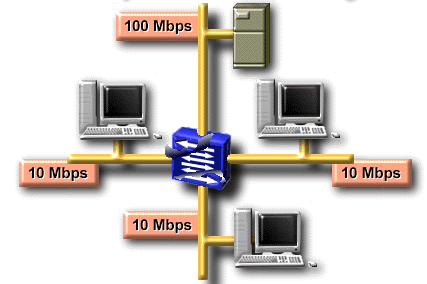

Hình 4.8 – Asymetric switch
