Nguyên tắc hoạt động của Danh sách truy cập

Danh sách truy cập diễn tả một tập hợp các qui luật cho phép đưa vào các điều khiển các gói tin đi vào một giao diện của router, các gói tin lưu lại tạm thời ở router và các gói tin gởi ra một giao diện của router. Danh sách truy cập không có tác dụng trên các gói tin xuất phát từ router đang xét.

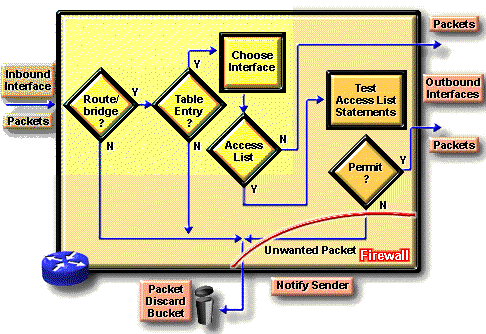

Hình 7.3 – Nguyên tắc hoạt động của danh sách truy cập

Khởi đầu của tiến trình thì giống nhau không phân biệt có sử dụng danh sách truy cập hay không: Khi một gói tin đi vào một giao diện, router kiểm tra để xác định xem có thể chuyển gói tin này đi hay không. Nếu không được, gói tin sẽ bị xóa đi. Một mục từ trong bảng chọn đường thể hiện cho một đích đến trên mạng cùng với chiều dài đường đi đến đích và giao diện của router hướng về đích đến này.

Kế tiếp router sẽ kiểm tra để xác định xem giao diện hướng đến đích đến có trong một danh sách truy cập không. Nếu không, gói tin sẽ được gởi ra vùng đệm cho ngỏ ra tương ứng, mà không bị một danh sách truy cập nào chi phối.

Giả sử giao diện nhận đã được đặt trong một danh sách truy cập mở rộng. Nhà quản trị mạng đã sử dụng các biểu thức luận lý, chính xác để thiết lập danh sách truy cập này. Trước khi một gói tin có thể được đưa đến giao diện ra, nó phải được kiểm tra bởi một tập các quy tắc được định nghĩa trong danh sách truy cập được gán cho giao diện.

Dựa vào những kiểm tra trên danh sách truy cập mở rộng, một gói tin có thể được phép đối với các danh sách vào (inbound list), có nghĩa là tiếp tục xử lý gói tin sau khi nhận trên một giao diện hay đối với danh sách ra (outbound list), điều này có nghĩa là gởi gói tin đến vùng đệm tương ứng của giao diện ra. Ngược lại, các kết quả kiểm tra có thể từ chối việc cấp phép nghĩa là gói tin sẽ bị hủy đi. Khi hủy gói tin, một vài giao thức trả lại gói tin cho người đã gởi. Điều này báo hiệu cho người gởi biết rằng không thể đi đến đích được.

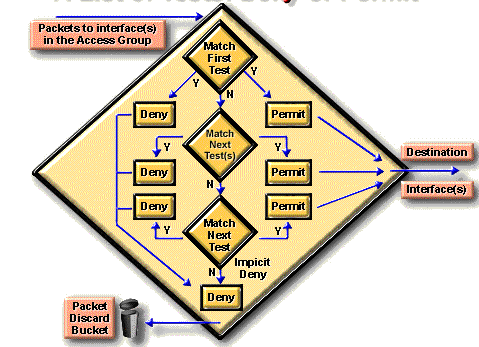

Hình 7.4- Nguyên tăc lọc dựa trên danh sách truy cập

Các lệnh trong danh sách truy cập hoạt động một cách tuần tự. Chúng đánh giá các gói tin từ trên xuống. Nếu tiêu đề của một gói tin và một lệnh trong danh sách truy cập khớp với nhau, gói tin sẽ bỏ qua các lệnh còn lại. Nếu một điều kiện được thỏa mãn, gói tin sẽ được cấp phép hay bị từ chối. Chỉ cho phép một danh sách trên một giao thức trên một giao diện.

Trong ví dụ trên, giả sư có sự trùng hợp với bước kiểm tra đầu tiên và gói tin bị từ chối truy cập giao diện hướng đến đích đến. Gói tin sẽ bị bỏ đi và đưa vào một thùng rác. Gói tin không còn đi qua bất kỳ bước kiểm tra nào khác.

Chỉ các gói tin không trùng với bất kỳ điều kiện nào của bước kiểm tra đầu tiên mới được chuyển vào bước kiểm tra thứ hai. Giả sử rằng một tham số khác của gói tin trùng khớp với bước kiểm tra thứ hai, đây là một lệnh cho phép, gói tin được phép chuyển ra giao diện hướng về đích.

Một gói tin khác không trùng với bất cứ điều kiện nào của bước kiểm tra thứ nhất và kiểm tra bước thứ hai, nhưng lại trùng với điều kiện kiểm tra thứ ba với kết quả là được phép.

Chú ý rằng: Để hoàn chỉnh về mặt luận lý, một danh sách truy cập phải có các điều kiện mà nó tạo ra kết quả đúng cho tất cả các gói tin. Một lệnh cài đặt cuối cùng thì bao trùm cho tất cả các gói tin mà các bước kiểm tra trước đó đều không có kết quả đúng. Đây là bước kiểm tra cuối cùng mà nó khớp với tất cả các gói tin. Nó là kết quả từ chối. Điều này sẽ làm cho tất cả các gói tin sẽ bị bỏ đi.

Tổng quan về các lệnh trong Danh sách truy cập

Trong thực tế, các lệnh trong danh sách truy cập có thể là các chuỗi với nhiều ký tự. Danh sách truy cập có thể phức tạp để nhập vào hay thông dịch. Tuy nhiên chúng ta có thể đơn giản hóa các lệnh cấu hình danh sách truy cập bằng cách đưa chúng về hai loại tổng quát sau:

Loại 1: Bao gồm các lệnh cơ bản để xử lý các vấn đề tổng quát, cú pháp được mô tả như sau:

access-list access-list- number {permit|deny} {test conditions}

  • access-list: là từ khóa bắt buộc
  • access-list-number: Lệnh tổng thể này dùng để nhận dạng danh sách truy cập, thông thường là một con số. Con số này biểu thị cho loại của danh sách truy cập.
  • Thuật ngữ cho phép (permit) hay từ chối (deny) trong các lệnh của danh sách truy cập tổng quát biểu thị cách thức mà các gói tin khớp với điều kiện kiểm tra được xử lý bởi hệ điều hành của router. Cho phép thông thường có nghĩa là gói tin sẽ được phép sử dụng một hay nhiều giao diện mà bạn sẽ mô tả sau.
  • test conditions: Thuật ngữ cuối cùng này mô tả các điều kiện kiểm tra được dùng bởi các lệnh của danh sách truy cập. Một bước kiểm tra có thể đơn giản như là việc kiểm tra một địa chỉ nguồn. Tuy nhiên thông thường các điều kiện kiểm tra được mở rộng để chứa đựng một vài điều kiện kiểm tra khác. Sử dụng các lệnh trong danh sách truy cập tổng quát với cùng một số nhận dạng để chồng nhiều điều kiện kiểm tra vào trong một chuỗi luận lý hoặc một danh sách kiểm tra.

Loại 2: Xử lý của danh sách truy cập sử dụng một lệnh giao diện. Cú pháp như sau:

{protocol} access-group access-list-number

Với:

Protocol: là giao thức áp dụng danh sách truy cập

Access-group: là từ khóa

Access-list-number: Số hiệu nhận dạng của danh sách truy cập đã được định nghĩa trước

Tất cả các lệnh của danh sách truy cập được nhận dạng bởi một con số tương ứng với một hoặc nhiều giao diện. Bất kỳ các gói tin mà chúng vượt qua được các điều kiện kiểm tra trong danh sách truy cập có thể được gán phép sử dụng bất kỳ một giao diện trong nhóm giao diện được phép.
