Ampe kìm là một công cụ kiểm tra điện với các chức năng kết hợp từ đồng hồ vạn năng và cảm biến đo cường độ dòng điện. Ampe kìm có các chức năng: đo cường độ dòng điện, đo điện áp, điện trở, tần số, kiểm tra diode, đo điện dung, thông mạch...Trên thị trường có 2 dòng ampe kìm là: ampe kìm chỉ kim và ampe kìm điện tử.
Ngoài ra còn có cảm biến đo dòng điện là loại đầu dò cảm biến chỉ có chức năng đo dòng điện và không có chức năng hiển thị kết quả. Bạn cần có một thiết bị hiển thị để đọc kết quả đo được. Ngày nay cảm biến của ampe kìm còn đóng vai trò như một đầu dò đo điện áp. Việc tích hợp kẹp cảm biến vào đồng hồ đo điện cho phép kỹ thuật viên kẹp quanh dây điện, cáp hoặc dây dẫn tại bất kỳ điểm nào trong hệ thống điện để kiểm tra mà không cần phải ngắt dòng điện.
Bên trong kẹp cảm biến bao gồm sắt ferit và được thiết kế để phát hiện, tập trung và đo lường từ trường được tạo ra bởi dòng điện khi nó chạy qua một dây dẫn.

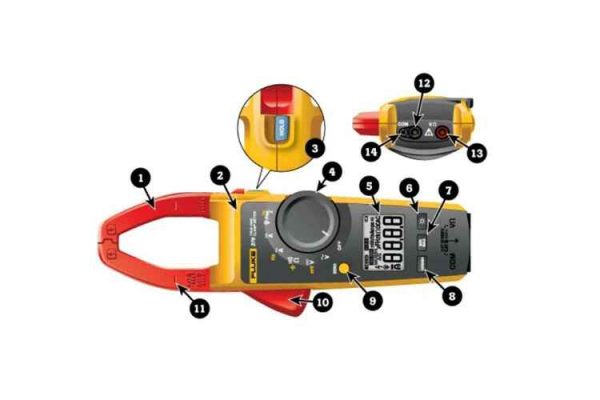

Về cơ bản ampe kìm được cấu tạo như sau:
- Kẹp đo dòng điện.
- Miếng chắn tay (để bảo vệ ngón tay khỏi giật điện).
- Nút Hold: Đóng băng màn hình. Sẽ trở lại khi nhấn lần 2
- Quay số (hay còn gọi là công tắc xoay).
- Màn hình.
- Nút đèn nền.
- Nút Min Max: Trong lần nhấn đầu tiên, màn hình hiển thị đầu vào tối đa. Trong các lần đẩy tiếp theo, đầu vào tối thiểu và trung bình được hiển thị. Hoạt động ở chế độ dòng điện, điện áp và tần số.
- Nút dòng điện khởi động.
- Nút Zero (màu vàng): Loại bỏ độ lệch dc khỏi các phép đo dòng điện dc. Cũng đóng vai trò như nút shift của mặt số để chọn các chức năng màu vàng nằm rải rác xung quanh mặt số.
- Cò nhả kẹp cảm biến.
- Dấu căn chỉnh: Để đáp ứng các thông số kỹ thuật về độ chính xác, dây dẫn phải được căn chỉnh với các dấu này.
- Giắc cắm đầu vào chung.
- Giắc cắm đầu vào Volts / ohm.
- Đầu vào cho đầu dò dòng điện linh hoạt.
Ban đầu ampe kìm được tạo ra như với mục đích duy nhất là đo dòng điện mà thôi. Ngày nay đồng hồ ampe kìm hiện đại cung cấp nhiều chức năng đo hơn, độ chính xác cao hơn và trong một số trường hợp là các tính năng đo chuyên dụng. Đồng hồ kẹp ngày nay bao gồm hầu hết các chức năng cơ bản của đồng hồ vạn năng kỹ thuật số (DMM), chẳng hạn như khả năng đo điện áp, tính thông mạch và điện trở.
Ampe kìm đã trở thành công cụ phổ biến chủ yếu vì hai lý do:
- Sự an toàn. Ampe kìm cho phép các thợ điện bỏ qua phương pháp cũ là cắt dây ra và nối dây vào que đo của đồng hồ. Các ngàm của ampe kìm không cần chạm vào dây dẫn trong quá trình đo.
- Tiện. Trong quá trình đo, không cần thiết phải ngắt mạch mang dòng điện - một hiệu suất tăng đáng kể.
Đồng hồ kẹp được ưu tiên để đo mức dòng điện cao. DMM không thể đo dòng điện 10 A trong hơn 30 giây mà không có nguy cơ làm hỏng đồng hồ.
Đồng hồ kẹp cung cấp dải dòng điện tối thiểu từ 0 A đến 100 A. Nhiều mẫu có dải đo lên đến 600 A. Một số khác lên đến 999 A hoặc 1400 A và một số phụ kiện cảm biến dòng như iFlex® có thể đo cao như 2500 A.
Ngày nay ampe kìm được sử dụng trên các thiết bị công nghiệp, điều khiển công nghiệp, hệ thống điện dân dụng / thương mại / công nghiệp và HVAC thương mại / công nghiệp. Chúng chủ yếu được sử dụng cho:
- Dịch vụ: Để sửa chữa các hệ thống hiện có khi cần thiết.
- Lắp đặt: Để khắc phục sự cố lắp đặt, thực hiện kiểm tra mạch điện cuối cùng và giám sát các thợ điện học việc trong khi lắp đặt thiết bị điện.
- Bảo trì: Để thực hiện bảo trì theo lịch trình và phòng ngừa cũng như khắc phục sự cố hệ thống.
Có ba loại ampe kìm:
- Ampe kìm đo dòng: chỉ đo dòng điện xoay chiều (ac).
- Ampe kìm Hall Effect: đo cả dòng điện xoay chiều và dòng điện một chiều (ac và dc).
- Ampe kìm đo linh hoạt: sử dụng cuộn dây Rogowski; chỉ đo AC, dùng cho không gian chật hẹp
Cách sử dụng ampe kìm
Để biết cách sử dụng ampe kìm mời bạn tham khảo bài viết hướng dẫn sử dụng ampe kìm của chúng tôi nhé.
