Cách đo dòng điện bằng ampe kìm

Cách đo dòng điện bằng ampe kìm

Các bước để đo dòng điện xoay chiều hoặc một chiều bằng cách sử dụng ampe kìm:

Các bước chuẩn bị trước để đo dòng điện bằng ampe kìm (để tránh điện giật hoặc thương tích cá nhân):

• Ngắt kết nối đầu dò kiểm tra khỏi máy đo.
• Không để tay chạm vào kẹp cảm biến.

1. Xoay mặt số về chức năng đo dòng ký hiệu A ac hoặc A dc. Bạn sẽ thấy biểu tượng ( ) trên màn hình, tức là đo bằng kẹp cảm biến.
2. Lưu ý: Khi dòng điện đo được <0,5 A, chấm chính giữa trong biểu tượng hiển thị ( ) sẽ nhấp nháy và tắt. Khi dòng điện> 0,5 A, điểm giữa sẽ ổn định.
3. Trước khi thực hiện phép đo dòng điện một chiều (nếu đồng hồ của bạn được trang bị để làm như vậy): Chờ cho màn hình ổn định, sau đó nhấn nút Zero để đảm bảo số đọc chính xác. Về 0 sẽ giúp đo DC khỏi sai lệch. Chức năng Zero chỉ hoạt động khi mặt số được đặt ở vị trí đo dòng điện một chiều.
4. Lưu ý: Trước khi đưa máy đo về 0, hãy đảm bảo rằng các hàm được đóng chặt và không có dây dẫn bên trong kẹp.
5. Bóp cò đóng mở để kẹp lấy dây đo
6. Đóng kẹp lại, căn chỉnh dây đo tới vị trí căn chỉnh vạch trên kẹp
7. Đọc kết quả trên màn hình.

Để đo dòng điện xoay chiều bằng đầu dò dòng điện linh hoạt:

Các bước đo trước (để tránh điện giật hoặc thương tích cá nhân):

• Không áp dụng đầu dò mềm xung quanh hoặc tháo nó ra khỏi các dây dẫn điện nguy hiểm. Đặc biệt cẩn thận trong quá trình lắp và tháo đầu dò mềm.
• Khử đóng điện lắp đặt đang được thử nghiệm hoặc mặc quần áo bảo hộ thích hợp.

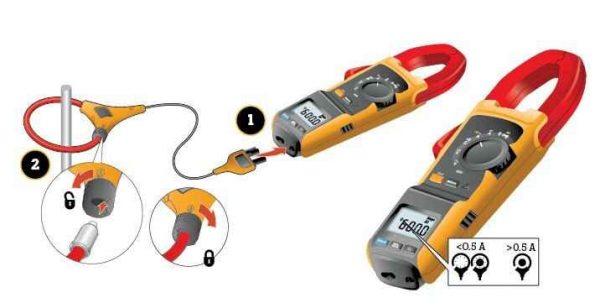

1. Cắm cảm biến dòng linh hoạt vào ampe kìm như hình bên trên.
2. Vòng ống mềm của cảm biến quanh dây đo và đóng chốt lại. Nếu đóng đúng sẽ nghe tiếng tách báo hiệu khoá đúng
3. Lưu ý: Khi đo dòng điện, đặt dây đo giữa kẹp mềm. Nếu có thể, tránh thực hiện các phép đo gần với các dây dẫn mang dòng điện khác.
4. Giữ khớp nối đầu dò cách xa dây dẫn hơn 1 inch (2,5cm).
5. Xoay nút quay sang biểu tượng. Khi mặt số ở vị trí chính xác, hiển thị trên màn hình, nghĩa là các số đọc đến từ đầu dò linh hoạt.
   • Lưu ý: Khi dòng điện đo được <0,5 A, chấm chính giữa trong biểu tượng hiển thị ( ) sẽ nhấp nháy và tắt. Với dòng điện> 0,5 A, điểm giữa sẽ ổn định.
6. Xem giá trị dòng điện trên màn hình.

Nếu một đầu dò mềm không hoạt động như mong đợi:

1. Kiểm tra hệ thống khớp nối để đảm bảo rằng nó được kết nối và đóng chính xác hoặc có bất kỳ hư hỏng nào không. Nếu có bất kỳ vật liệu lạ nào, hệ thống khớp nối sẽ không đóng đúng cách.
2. Kiểm tra cáp giữa đầu dò và máy đo xem có hư hỏng gì không.
3. Kiểm tra xem mặt số ở đúng vị trí ( ).
